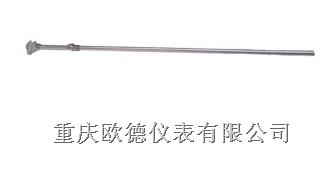

铁-铜镍热电偶(J型热电偶)又称铁-康铜热电偶,也是一种价格低廉的廉金属的热电偶。它的正极(JP)的名义化学成分为纯铁,负极(JN)为铜镍合金,常被含糊地称之为康铜,其名义化学成分为:55%的铜和45%的镍以及少量却十分重要的锰,钴,铁等元素,尽管它叫康铜,但不同于镍铬-康铜和铜-康铜的康铜,故不能用EN和TN来替换。J型热电偶的覆盖测量温区为-200~1200℃,但通常使用的温度范围为0~750℃。
J型热电偶具有线性度好,热电动势较大,灵敏度较高,稳定性和均匀性较好,价格便宜等优点,广为用户所采用。
J型热电偶可用于真空,氧化,还原和惰性气氛中,但正极铁在高温下氧化较快,故使用温度受到限制,也不能直接无保护地在高温下用于硫化气氛中。
1、铂铑-铂热电偶测温范围630.74~1064.43℃
2、镍铬-镍硅热电偶测温范围0~900℃
3、钨-铼热电偶测温范围300~2000℃
4、镍铬-康铜热电偶测温范围0~600℃
5、铜-康铜热电偶测温范围-200~100℃
S型热电偶在热电偶系列中具有精确度高,稳定性好,测温温区宽,运用寿命长等优点。它的物理,化学性能良好,热电势稳定性及在高温下抗氧化性能好,适用于氧化性和惰性氛围中。由于S型热电偶具有优秀的综合性能,契合运用温标的S型热电偶,长期以来曾作为温标的内插仪器,“ITS-90”虽规则今后不再作为温标的内查仪器,但温度咨询委员会(CCT)以为S型热电偶仍可用于近似完成国际温标。
1、 热电偶特点
2、 检出(测温)元件热电偶是工业上常用的温度检测元件之一。必须配二次仪表,其优点是:
3、 ①测量精度高。因热电偶直接与被测对象接触,不受中间介质的影响。
4、 ②测量范围广。常用的热电偶从-50~+1600℃均可连续测量,某些特殊热电偶较低可测到-269℃(如金铁镍铬),较高可达+2800℃(如钨-铼)。
5、 ③构造简单,使用方便。热电偶通常是由两种不同的金属丝组成,而且不受大小和开头的限制,外有保护套管,用起来非常方便。
6、 J型热电偶选型
7、 2根据温度测量范围及精度,选用相应分度号的热电偶
8、 使用温度在1300~1800℃,要求精度又比较高时,一般选用B型热电偶;要求精度不高,气氛又允许可用钨铼热电偶,高于1800℃一般选用钨铼热电偶;使用温度在1000~1300℃要求精度又比较高可用S型热电偶和N型热电偶;在1000℃以下一般用K型热电偶和N型热电偶,低于400℃一般用E型热电偶;250℃下以及负温测量一般用T型电偶,在低温时T型热电偶稳定而且精度高。
