镍铬-铜镍E型热电偶的基本原理和特点

镍铬-铜镍E型热电偶工作原理

热电偶是一种感温元件 ,它把温度信号转换成热电动势信号 ,通过电气仪表转换成被测介质的温度。

镍铬-铜镍E型热电偶测温的基本原理

是两种不同成份的均质导体组成闭合回路 , 当两端存在温度梯度时 , 回路中就会有电流通过,此时两端之间就存在 Seebeck 电动势—热电动势,这就是所谓的塞贝克效应。两种不同成份的均质导体为热电极,温度较高的一端为工作端, 温度较低的一端为自由端,自由端通常处于某个恒定的温度下。根据热电动势与温度的函数关系 , 制成热电偶分度表 ; 分度表是自由端温度在 0 ℃ 时 的条件下得到的,不同的热电偶具有不同的分度表。在热电偶回路中接入第三种金属材料时 , 只要该材料两个接点的温度相同 , 热电偶所产生的热电势将保持不变,即不受第三种金属接入回路中的影响。因此 , 在热电偶测温时 , 可接入测量仪表 , 测得热电动势后 , 即可知道被测介质的温度。

热电偶优点:  镍铬-铜镍E型热电偶的基本原理和特点

①   测量精度高:热电偶与被测对象直接接触,不受中间介质的影响。

②   热响应时间快:热电偶对温度变化反应灵敏。

③  测量范围大:热电偶从-40~+1600℃ 均可连续测温。

④  性能可靠,机械强度好。

⑤  使用寿命长安装方便。

( 1 )热电偶的种类

热电偶有 K型镍铬-镍硅WRN系列,N型镍铬硅-镍硅镁WRM系列,E型镍铬-铜镍WRE系列,J型铁-铜镍WRF系列,T型铜-铜镍WRC系列,S型铂铑10-铂WRP系列,R型(铂铑13- 铂 WRQ系列,B型铂铑30-铂铑6 WRR系列等。

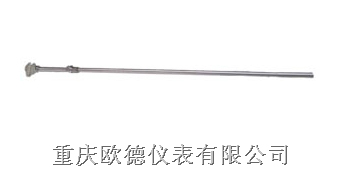

( 2 ) 镍铬-铜镍E型热电偶的结构形式

热电偶的基本结构是热电极,绝缘材料和保护管;并 与显示仪表、记录仪'>记录仪表或计算机等配套使用。在现场使用中根据环境,被测介质等多种因素研制成适合各种环境的热电偶。
